تنظیمات ترموستات آتونیکس سری TZN



• مقدمه
• سیم بندی
• ابعاد و اندازه برش تابلو
• پیکربندی و تنظیم دیپ سوئیچ برای تنظیم نوع ورودی
• معرفی کلیدها
• تنظیم مقدار SV
• معرفی پارامترها
• پارامترهای گروه 1
• پارامترهای گروه 2
• روش بازگرداندن تنظیمات به تنظیمات کارخانه
• تنظیم SV2
• Auto tuning
• Ramp
• لیست خطاها
• عیب یابی

مقدمه

امروزه در صنایع جهت کنترل دمای پروسه های صنعتی از کنترلر دما استفاده می شود. ترموستات آتونیکس سری TZ و TZN یکی از کنترلرهای دما پرکاربرد در صنایع می باشد. تغذیه ورودی این کنترلر 100 الی 240 ولت AC می باشد و دارای صفحه نمایش دیجیتالی با 4 دیجیت می باشد و ترموکوپل، RTD و ورودی های آنالوگ ولتاژ و جریان را به صورت ورودی دریافت می کند. ترموستات سری TZN در مدل های گوناگونی با ابعاد 72*72، 48*48*، 96*96 ،48*96 ،96*48  با خروجی رله، SSR، جریانی 4 تا 20 میلی آمپر و خروجی آپشنال آلارم، RS485 و PV transmission موجود می باشد.

از ویژگی های این کنترلر می توان به قابلیت کنترل به صورت ON-OFF و PID اشاره کرد، که در ادامه این مقاله نحوه تنظیم پارامترهای کنترلر دما آتونیکس سری TZ و TZN را توضیح خواهیم داد.

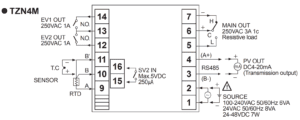

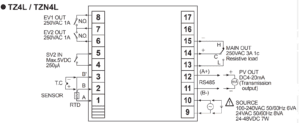

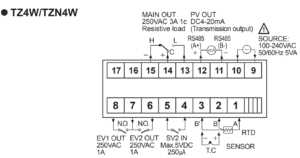

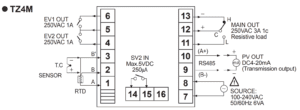

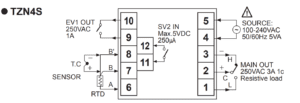

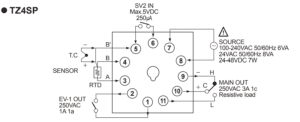

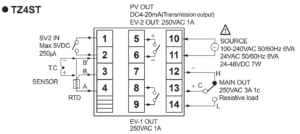

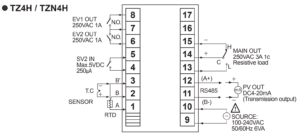

سیم بندی ترموستات آتونیکس سری TZ

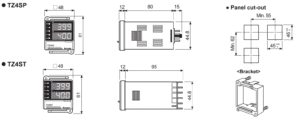

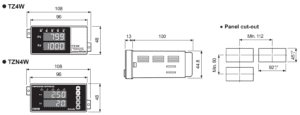

ابعاد و اندازه برش تابلو







پیکربندی و تنظیم دیپ سوئیچ برای تنظیم نوع ورودی

قبل از اینکه کنترلر را به منبع تغذیه متصل کنید ابتدا بایستی دیپ سوئیچ داخلی آن را تنظیم کنید. جهت تنظیم دیپ سوئیچ داخلی، قاب جلویی را فشار دهید سپس قاب را بکشید تا کیس از بدنه جدا شود سپس سوئیچ های داخلی را به عنوان نوع ورودی پیکربندی کنید.

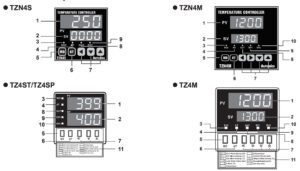

معرفی کلیدهای ترموستات آتونیکس سری TZ و TZN

1- PV: مقدار دمای جاری را نمایش می دهد.

2- SV: مقدار دمای تنظیم شده در ست پوینت را نمایش می دهد.

3- SV2: این چراغ هنگامی که ست پوینت دوم تنظیم شده باشد روشن می شود.

4- AT (چراغ اتوتیونینگ): هنگامی که کنترلر در حال انجام Auto tuning است روشن می شود.

5- out (نمایشگر کنترل عملکرد خروجی): هنگامی که خروجی کنترلی فعال می باشد، این چراغ روشن می شود.

نکته: هنگامی که خروجی کنترلی از نوع جریان باشد این چراغ روشن نمی شود.

6-EV1 و EV2 (نشانگر خروجی Even): وقتی خروجی Even فعال باشد این نشانگر روشن می شود.

نکته: نشانگر خروجی Even 2 در مدل TZ4SP فعال نمی باشد.

7- MD (کلید mode): از این کلید برای ورود به گروه پارامترها، برگشت به حالت run، جابجایی بین پارامترها و ذخیره مقادیر مورد استفاده قرار می گیرد.

8- AT (اتوتیونینگ): برای شروع اتوتیونینگ کلید AT را به مدت 3 ثانیه نگه دارید و برای توقف عملیات اتوتیونینگ کلی AT را به مدت 5 ثانیه نگهدارید.

9- کلید تنظیمات

10- چارت تنظیم کلید



تنظیم ست پوینت ترموستات آتونیکس سری TZN

برای تنظیمات SV ابتدا ترموستات را در حالت RUN mode قرار دهید. ابتدا کلید سمت چپ را فشار دهید دیجیت سمت راست شروع به چشمک زدن می کند، در این حالت وارد تنظیمات SV شده اید. سپس با فشردن کلید سمت چپ بین دیجیت ها جابجا شوید و تعداد ارقام اعشار را تعیین کنید. سپس با استفاده از کلید های بالا و پایین مقدار ست پوینت را وارد کرده و سپس کلید MD را فشار دهید تا مقدار ست پوینت ذخیره شود.



معرفی پارامترهای کنترلر دما آتونیکس سری TZN

• پارامترهای گروه 1
• پارامترهای گروه 2



تنظیم پارامترهای گروه 1 ترموستات آتونیکس سری TZN

برای ورود به گروه پارامترهای یک کلید MOD را به مدت 3 ثانیه فشار دهید.

تنظیم مدت ست پوینت 2 ( پارامتر SV-2)

در این پارامتر با توجه به جدول زیر مقدار ورودی را مشخص کنید.

تنظیم رله آلارم 1 (پارامتر AL1)

تنظیم رله آلارم 2 (پارامتر AL 2)

زمان مانیتورینگ (پارامتر LbA)

توسط این پارامتر می توان مدت زمان مانیتورینگ را تعیین نمود و بین 0 الی 999 ثانیه قابل تنظیم می باشد.

نکته1: این پارامتر تنها هنگامی که پارامترهای (EV-1 و EV-2) در گروه پارامترهای 2 روی پارامتر LbA تنظیم شده باشد ظاهر می شود.

نکته 2: هنگامی که خروجی از نوع جریانی باشد این پارامتر ظاهر نمی شود.

خروجی آلارم هیسترزیس (پارامتر AHYS)

این پارامتر را می توان روی 0 الی 100 درجه سانتی گراد یا فارنهایت تنظیم نمود.

نکته1: هنگامی که پارامترهای (EV-1 و EV-2) در گروه پارامترهای 2 روی پارامتر AL-0، LbA و SbA تنظیم شده باشد، این پارامتر نمایش داده نمی شود.

تنظیم ضرایب PID (پارامتر های P، I و D)

هنگامی که نوع کنترل PID باشد این پارامترها تنظیم می گردد.

نکته: اگر مقدار پارامتر “P” روی عدد صفر 0 تنظیم شده باشد، نوع کنترل ترموستات از نوع ON-OFF می باشد و برای کنترل PID مقدار پارامتر “P” را باید بیشتر از 0.0 قرار داد.

دوره کنترل (پارامتر t)

این پارامتر روی 0 الی 120 ثانیه تنظیم می شود. و این پارامتر تنها در کنترل PID ظاهر می شود.

نکته: در خروجی SSR روی کمترین مقدار 2 ثانیه تنظیم می شود.

نکته 2: در مدل هایی با خروجی جریانی این پارامتر نمایش داده نمی شود.

تنظیم مقدار هیسترزیس (پارامتر HYS)

هیسترزیس مقدار اختلاف بین نقطه وصل و قطع کنترلر دما می باشد. و بین 0 الی 100 درجه سانتی گراد قابل تنظیم است.

نکته: این پارامتر تنها در کنترل ON-OFF ظاهر می شود.

اصلاح مقدار مقدار دمای جاری (پارامتر In-b)

از طریق این پارامتر می توان مقدار اختلاف بین دمای حقیقی محیط و دمای نمایش داده روی کنترلر را جبران نمود. و بین 49- الی 50+ درجه سانتی گراد قابل تنظیم می باشد.

ریست دستی (پارامتر REST)

این پارامتر در بازه 0.0 الی 100 درصد تنظیم می شود.

نکته: این پارامتر در کنترل PID ظاهر منی شود.

تنطیم زمان رمپ بالا و پایین  (پارامتر rAPU و rAPd)

این پارامتر بین 1 الی 99 دقیقه قابل تنظیم می باشد.

نکته: پارامترهای رمپ بالا و پایین تنها هنگامی که پارامتر “rAmP” در گروه پارامترهای 2 روی on تنظیم شده باشد ظاهر می شوند.

قفل کردن پارامترهای گروه 1 (پارامتر LOC)

OFF: در این حالت هیچ قفلی فعال نمی باشد.

on: پارامترهای گروه 1 قفل می باشد (کلید AT دسترس پذیر است)

on 1: پارامترهای گروه 1 قفل می باشد (کلید AT در دسترس نمی باشد)



تنظیم پارامترهای گروه 2 ترموستات آتونیکس سری TZN

برای وارد شدن به گروه پارامترهای 2 کلید MOD و فلش بالا را به صورت همزمان به ندت 3 ثانیه نگه دارید.

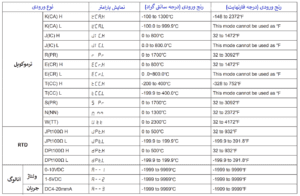

تعیین نوع سنسور ورودی (پارامتر Int)

به وسیله این پارمتر نوع سنسور ورودی و رنج دما سنسور مشخص می گردد.



تنظیم مدکاری رله آلارم (پارامتر EU-1 و EU-2)

AL-0: خروجی آلارم غیر فعال می باشد.

AL-1: هنگامی که اختلاف بین SV و PV بیشتر از مقدار هیسترزیس تعیین شده در پارامتر “AHYS” در گروه پارامترهای 1 باشد این خروجی فعال می شود.

AL-2: هنگامی که اختلاف بین SV و PV کمتر از مقدار هیسترزیس تعیین شده در پارامتر “AHYS” در گروه پارامترهای 1 باشد این خروجی فعال می شود.

AL-3: هنگامی که اختلاف بین SV و PV کمتر و یا بیشتر از مقدار هیسترزیس تعیین شده در پارامتر “AHYS” در گروه پارامترهای 1 باشد این خروجی فعال می شود.

AL-4: هنگامی که اختلاف بین SV و PV کمتر و یا بیشتر از مقدار هیسترزیس تعیین شده در پارامتر “AHYS” در گروه پارامترهای 1 باشد این غیر خروجی فعال می شود.

AL-5: هنگامی که مقدار PV بیشتر از مقدار آلارم باشد، خروجی فعال می شود.

AL-6: هنگامی که مقدار PV کمتر از مقدار آلارم باشد، خروجی فعال می شود.

SbA: تنظیم رله آلارم به عنوان هشدار در زمان قطع سنسور

LbA: تنظیم رله آلارم به عنوان هشدار در زمان قطع loop break

نکته: پارامتر EU-2 در مدل TZ4SP نمایش داده نمی شود.



نوع عملکرد آلارم (پارامتر AL-t)

توسط این پارامتر نوع عملکرد رله آلارم تعیین می گردد.

نکته: هنگامی که پارامترهای “EV-1” و “EV-2” روی AL-0، LbA و SbA تنظیم شده باشد این پارامتر نمایش داده نمی شود.

عملکرد اتوتیونینگ (پارامتر At.t)

این پارامتر را می توان بر روی 2 مد عملکردی تنظیم نمود.

• tun1: در این حالت فرایند اتوتیونینگ براساس مقدار sv است.
• tun2: در این حالت فرایند اتوتیونینگ بر اساس 70% مقدار sv می باشد.

مد عملکرد PID (پارامتر PIdt)

• PId.S: عملکرد PID با سرعت پایین انجام می شود.
• PId.F: عملکرد PID با سرعت بالا انجام می شود.

تعیین سرمایش یا گرمایش (پارامتر o-Ft)

• HEAt: کنترلر در مد عملکردی گرمایش تنظیم می شود.
• CooL: کنترلر در مد عملکردی سرمایش تنظیم می شود.

تعیین واحد اندازه گیری دما (پارامتر UnIt)

• C: دمای اندازه گیری شده بر حسب درجه سانتی گراد نمایش داده می شود.
• F: دمای اندازه گیری شده بر حسب درجه فارنهایت نمایش داده می شود.

حد بالای ست پوینت (پارامتر H-SC)

توسط این پارامتر حداکثر مقدار ست پوینت تعیین می شود (با توجه به جدول نوع ورودی)

حد پایین ست پوینت (پارامتر L-SV)

توسط این پارامتر حداقل مقدار ست پوینت تعیین می شود (با توجه به جدول نوع ورودی)

تعیین تعداد ارقام اعشار (پارامتر dot)

می توان تعداد ارقام اعشار نمایش داده شده را تا سه رقم اعشار تعیین نمود.

نکته: این پارامتر تنها برای ورودی های آنالوگ نمایش داده می شود.

حد بالای خروجی transmission (پارامتر FS-H)

تعیین حداکثر مقدار خروجی PV transmission

حد پایین خروجی transmission (پارامتر FS-L)

تعیین مینیمم مقدار PV transmission

نکته: پارامتر FS-H و FS-L تنها در مدل هایی که PV transmission را ساپورت میکنند ظاهر می شود.

عملکرد رمپ (پارامتر rAmP)

• OFF: پارامتر رمپ غیر فعال می باشد.
• on:پارامتر رمپ فعال می باشد.

Com.speed (پارامتر bPS)

روی سه مقدار 2400، 4800 و 9600 قابل تنظیم است.

Com.address (پارامتر AdrS)

روی رنج 0 تا 99 قابل تنظیم می باشد.

نکته: پارامتر AdrS و bPS تنها در مدل هایی که پروتکل RS485 ساپورت می کنند ظاهر می شود.

قفل گذاری روی پارامترهای گروه 2 (پارامتر LoC)

• oFF: در این حالت هیچگونه نرم افزاری جهت قفل گذاری فعال نمی باشد.
• on: پارامترهای گروه 2 در این حالت قفل می باشد.



روش بازگرداندن به تنظیمات کارخانه (Reset Factory)



Auto-tuning

کلید MOD را به مدت سه ثانیه در حالت RUN نگه دارید تا فرایند اتوتیونینگ شروع شود. در این حالت نمایشگر AT چشمک می زند. هنگامی که فرایند اتوتیونیگ پایان می یابد نمایشگر خاموش می شود و زمان اتوتیونینگ ثابت می شود. همچنین مقادیر اتوتیونینگ بر روی مقدار تنظیم شده در گروه پارامترهای یک  ذخیره می شود.

ترموستات آتونیکس سری TZ و TZN دارای 2 حالت اتوتیونینگ به شرح زیر می باشد.

• tun1: در این حالت فرایند اتوتیونینگ براساس مقدار sv است.
• tun2: در این حالت فرایند اتوتیونینگ بر اساس 70% مقدار sv می باشد.

برای اینکه فرایند اتوتیونینگ متوقف شود، کلید AT را به مدت 5 ثانیه نگه دارید. هنگامی که فرایند اتوتیونینگ متوقف می شود، مقادیر PID به مقادیر قبل از اتوتیونیگ بازمی گردد.

Ramp

عملگر رمپ در زمان صعود و نزول دما تاخیر ایجاد می کند.

هنگامی که مقدار ست پوینت در طول زمان کنترل تغییر می کند، مقدار دما به سمت مقدار sv در بازه زمانی رمپ تغییر می کند.

نکته: پارامترهای rAPU و rAPd تنها هنگامی که پارامتر ”rAmP” در گروه پارامترهای 2 روی on تنظیم شده باشد، نمایش داده می شود.

• زمان رمپ بالا (پارامتر rAPU)

• زمان رمپ پایین (پارامتر rAPd)



لیست خطاها (Error Display)

در هنگام کار با کنترلر دما ممکن است با چندین خطا به شرح زیر روبه رو شویم.

• oPEn: هنگامی که ورودی متصل نیست این خطا چشمک می زند.
• HHHH: هنگامی که رنج دمای ورودی از رنج دما بیشتر است این خطا چشمک می زند.
• LLLL: هنگامی که رنج دمای ورودی از رنج دما کمتر است این خطا چشمک می زند.



عیب یابی (Troubleshooting)

• oPEn

هنگامی که این خطا روی نمایشگر ظاهر می شود. سیم بندی سنسور باز می باشد. در اینگونه موارد سیم بندی سنسور، پاور و تمامی اتصالات را چک کنید. در صورتی که اتصالات مشکل نداشته باشد و باز هم دما نشان داده نشد، پنل متر خراب می باشد.

• Err0

این خطا هنگامی بر روی نمایشگر ظاهر می شود که داده های تراشه داخلی توسط یک نویز بیرونی بسیار قوی آسیب دیده باشد.
