مقدمه
برای همه کارشناسان تجربه اتصال سنسور فشار به PLC و یا نمایشگرهای تابلویی به مراتب اتفاق افتاده است.
در این مقاله قصد داریم روش اتصال ترانسمیتر فشار به PLC یا کنترلر را توضیح دهیم. ترانسمیترهای فشار دارای مدل های با خروجی دو سیمه و یا سه سیمه می باشند. در ترانسمیترهای فشار سه سیمه جهت اتصال منبع تغذیه سیم جداگانه قرار داده شده است و جهت اتصال ترانسمیترهای فشار دو سیمه با خروجی 4 الی 20 میلی آمپر باید این اتصال به صورت Power Loop بسته شود به معنی ساده تر باید یک منبع تغذیه 24 ولت مستقیم با خروجی های ترانسمیتر فشار سری شود.
این روش سیم بندی جهت اتصال به ورودی های آنالوگ PLC ،نمایشگرها و کنترلرهای موجود در صنعت و همچنین ورودی آنالوگ اینورتر ها معتبر می باشد.در تصویر زیر روش اتصال PLC یا کنترلر به سنسور فشار نمایش داده شده است.
نکته: اتصال معکوس سیم بندی باعث می شود مقدار جریان قرائت شده به صورت معکوس نمایش داده شود.
نکته: در ترانسمیترهای فشار سنسیس ترمینال شماره 1 و 2 به عنوان خروجی ترانسمیتر مورد استفاده قرار می گیرد و همچنین جهت نمایش فشار می بایست مقدار فشار مینیمم و ماکزیمم در کالیبراسیون کنترلر تنظیم شود.
نکته: در صورت امکان جهت اتصال ترانسمیتر فشار به کنترلر از کابل های شیلدار استفاده کنید.

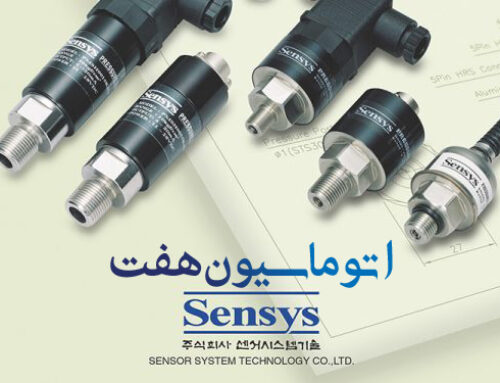

جهت دریافت اطلاعات بیشتر در مورد خرید و انتخاب ترانسمیتر فشار به این مقاله مراجعه نمایید. اتوماسیون هفت نماینده رسمی ترانسمیترهای فشار سنسیس و آتونیکس کره جنوبی
در صورت داشتن تجربه یا اطلاعاتی در این مورد، آن را در قسمت ثبت دیدگاه، با ما به اشتراک بگذارید.
برای آشنایی بیشتر با نحوه سیم بندی power loop کلیک کنید.
