ترانسمیتر دما و رطوبت کنوتک CNT-TM100

ترانسمیترهای دما و رطوبت یکی دیگر از تجهیزات اتوماسیون صنعتی می باشد که امروزه در صنعت کاربرد گسترده ای دارد. ترانسمیترهای دما و رطوبت مقادیر اندازه گیری شده دما و  رطوبت را به صورت سیگنال های آنالوگ ولتاژ (۰ تا ۱۰ ولت) یا جریان (۴ تا ۲۰ میلی آمپر) تحویل می دهند.

مشتری گرامی ضمن عرض سلام از اینکه یکی از محصولات کنوتک را انتخاب کرده اید از شما متشکریم.

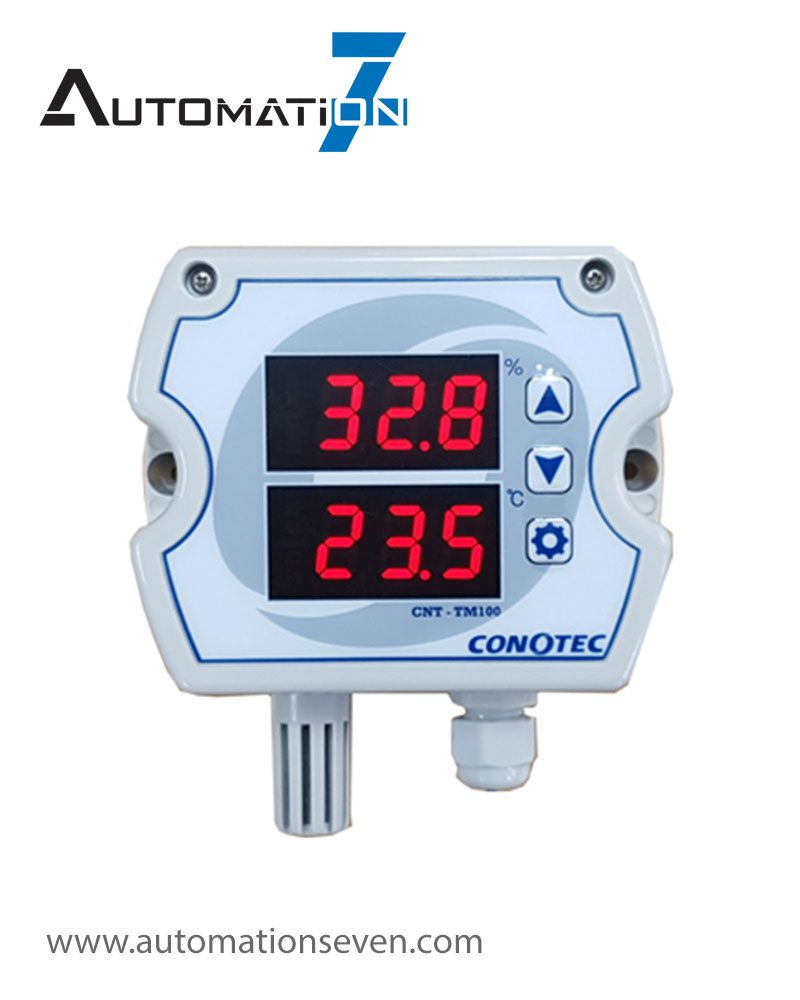

ترانسمیتر دما و رطوبت کنوتک مدل CNT-TM100

ترانسمیتر دما و رطوبت کنوتک CNT-TM100 قابلیت اندازه گیری همزمان دما و رطوبت را دارند. این مدل ترانسمیتر دما و رطوبت دارای قابلیت کالیبراسیون و قابلیت اتصال به شبکه Modbus RTU توسط پورت RS485 را دارد. و در گلخانه ها، اتاق سرور، مرغداری، صنایع دارویی و غیره کاربرد دارد.

سیم بندی ترانسمیتر دما و رطوبت کنوتک مدل CNT-TM100

تنظیم پارامترهای ترانسمیتر دما و رطوبت کنوتک مدل CNT-TM100

• برای ورود به تنظیمات “Setting switch” را به مدت زمان “۵ ثانیه” نگه دارید.
• برای تغییر منو ها از “کلید بالا” و “کلید پایین” استفاده نمایید.
• همچنین برای خروج از تنظیمات “Setting switch” را به مدت زمان “۳ ثانیه” نگه دارید.

روش کالیبراسیون مقدار رطوبت نمایش داده شده (پارامتر H.CO)

اگر مقدار رطوبت نمایش داده شده با مقدار رطوبت واقعی رطوبت اختلاف داشته باشد این پارامتر مورد استفاده قرار می گیرد. این پارامتر بین ۱۰٫۰- و ۱۰٫۰+ درصد قابل تنظیم است.  مقدار این پارامتر به صورت پیش فرض روی ۰٫۰ قرار دارد.

مثال: اگر مقدار نمایش داده شده رطوبت ۵٫۰ درصد را نمایش دهد و مقدار واقعی رطوبت ۱۰٫۰ درصد باشد، مقدار این پارامتر را روی ۵٫۰+ درصد تنظیم می کنیم.

عملکرد گرمایش سنسور رطوبت (پارامتر H.HT)

اگر مقدار رطوبت بسیار زیاد باشد، در اطراف دستگاه های حسگر شبنم تشکیل می شود، اگر مقدار رطوبت ۹۵٪ یا بیشتر باشد در داخل سنسور گرما ایجاد می شود تا از تشکیل شبنم جلوگیری کند.

• گزینه YES: اگز مقدار رطوبت ۹۵ درصد و یا بیشتر باشد این پارمتر به صورت اتوماتیک فعال می شود و اگر میزان رطوبت کمتر از ۹۵ درصد باشد این پارامتر به صورت اتوماتیک غیر فعال می شود.
• گزینه NO: این پارامتر غیر فعال می باشد.

نکته: هنگامی که عملکرد گرمایش سنسور در حال انجام است، ممکن است دمای نمایش داده شده به آرامی افزایش یابد.

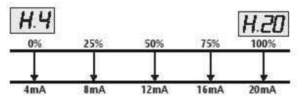

روش تنظیم خروجی آنالوگ 4 الی 20 میلی آمپر برای مقدار رطوبت

این ترانسمیتر به صورت پیشفرض به ازای رطوبت 0 درصد، 4 میلی آمپر و به ازای رطوبت 100 درصد، 20 میلی آمپر در خروجی تحویل می دهد که می توان این مقادیر ماکزیمم و مینیمم رطوبت را از طریق پارامترهای H.20 و H.4 تغییر داد.

روش کالیبراسیون مقدار دمای نمایش داده شده (پارامتر T.CO)

توسط این پارمتر میزان اختلاف دمای نمایش داده شده و دمای واقعی کالیبره می شود. این پارامتر بین ۱۰٫۰- الی ۱۰٫۰+ درجه سانتی گراد قابل تنظیم است. مقدار این پارامتر به صورت پیش فرض روی ۰٫۰ قرار گرفته است.

مثال: اگر مقدار دمای نمایش داده ۵٫۰ درجه سانتیگراد باشد و مقدار دمای واقعی ۲٫۰ درجه سانتیگراد باشد. مقدار این پارامتر را روی ۳٫۰- درجه سانتیگراد تنظیم می کنیم.

روش تنظیم خروجی آنالوگ 4 الی 20 میلی آمپر برای مقدار دما

این ترانسمیتر به صورت پیشفرض به ازای دما 40- درجه سانتیگراد، 4 میلی آمپر و به ازای دما 80+ درجه سانتیگراد، 20 میلی آمپر در خروجی تحویل می دهد که می توان این مقادیر ماکزیمم و مینیمم رطوبت را از طریق پارامترهای T.20 و T.4 تغییر داد.

روش تنظیمات مد باس  (RS485)در ترانسمیتر دما و رطوبت کنوتک مدل CNT-TM100پارامتر Adr

این پارامتر برای تنظیم شماره Station برای ارتباط مدباس می باشد. این پارامتر بین عدد ۱ تا ۳۲ قابل تنظیم می باشد.پارامتر BPSاین پارامتر برای تنظیم سرعت ارتباط شبکه در اختیار کاربر قرار داده شده است.

لیست خطاها

• • خطا ERL: نگامی که حافظه داخلی آسیب دیده باشد این خطا نمایش داه می شود.
  • خطا O-E:  هنگامی که اتصال سنسور با مشکل روبه رو باشد این خطا ظاهر می شود.
  • خطا L-E  یا H-E: هنگامی که مقدار دما و رطوبت خارج از محدوده اندازه گیری کنترلر باشد این خطا نمایش داده می شود.

مشتری گرامی

در این مدل ترانسمیتر دما و رطوبت علاوه بر مواردی که مطرح شد موارد خاص دیگری نیز وجود دارد که به علت تخصصی و ویژه بودن در اینجا مطرح نشده اند. کاربران عزیزی که نیاز به موارد بسیار خاص دارند به کاتالوگ اصلی ترانسمیتر دما و رطوبت CNT-TM100 که در داخل جعبه دستگاه قرار دارد مراجعه نمایند. همچنین کاتالوگ اصلی ترانسمیتر دما و رطوبت CNT-TM100 لینک زیر قرارداده شده است.

لینک دانلود: جهت دریافت کاتالوگ CNT-TM100 کلیک کنید.

کاربرد:

ترانسمیتر دما و رطوبت در صنعت کاربرد گسترده ای دارند، از جمله کاربرد ترانسمیتر دما و رطوبت در صنعت می توان به اتاق سرور، گلخانه،صنایع نفت، گاز پتروشیمی، نیروگاه ها، صنایع غذایی، کاغذ سازی و غیره اشاره کرد.

لینک های دانلود

• دانلود کاتالوگ فارسی ترانسمیتر دما و رطوبت کنوتک CNT-TM100
• راهنمای فارسی راه اندازی ترانسمیتر دما و رطوبت کنوتک CNT-TM100
